1 - Ambiente CAD
Básico para Iniciantes
2 - Projeto elétrico de um depósito
Nível Fácil
Este projeto é fictício, trata-se de uma pequena demonstração das capacidades do software e não deve ser levado a sério.
Em um local com dimensões de 10,6m por 5,33m (fig1.). Faremos o projeto elétrico de um depósito. Tudo será feito no EletriDRH CAD. Inclusive a planta baixa do depósito.
O desenho da planta baixa foi dividido em passos:
-
No primeiro vídeo, o projetista, tem apens uma área vazia, delimitado pelas margens vistas na fig.1. Dentro do espaço desenvolveu um rascunho do seu projeto arquitetônico. Apenas utilizando elementos quadrados e linhas chegou-se ao rascunho visto na fig.2
O próximo passo segue em aprimorar o rascunho da figura 2 para um desenho próximo de uma planta baixa.
A figura 3 demonstra o feito. Utilizando-se de ferramentas de retângulo para as paredes, arcos nas portas, e retângulo novamente nas paredes, chegou-se ao padrão desejado.

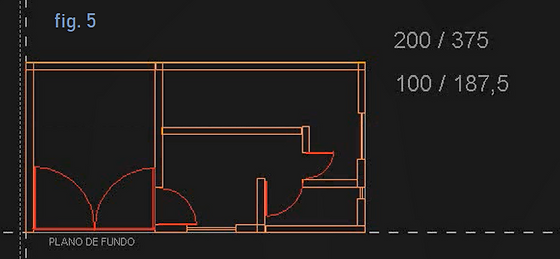

O terceiro passo é exportar o arquivo do programa para testar em outro aplicativo como o AutoCAD, como representa a (Figura 4) . As figuras 4 e 5 demonstram bem a compatibilidade entre estes programas.
E assim o projeto de arquitetura se encerra.
E, segue o vídeo da parte elétrica.
